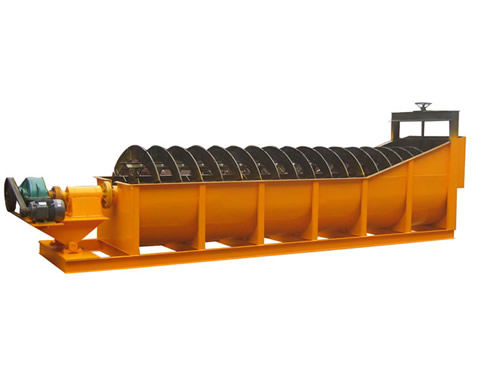

沉沒式螺旋分級機
沉沒式螺旋分級機由鑫海集團采用國際先進水平研制開發的螺旋分級機設備之一，沉沒式螺旋分級機分為沉沒式單螺旋分級機和沉沒式雙螺旋分級機兩種。鑫海沉沒式螺旋分級機具有結構簡單，處理量大，操作方便，高效節能，經久耐用，襯有鑫海耐磨橡膠，沉降區面積深度大，是細粒分級設備的首選。 主要應用于金屬選礦生產流程中，依礦物顆粒沉降速度的不同，將不同顆粒大小的礦物進行粒度分級，也可以從礦石中分出礦泥或用于礦砂的脫水。
沉沒式螺旋分級機產品介紹：
沉沒式螺旋分級機由鑫海集團采用國際先進水平研制開發的螺旋分級機設備之一，沉沒式螺旋分級機分為沉沒式單螺旋分級機和沉沒式雙螺旋分級機兩種。鑫海沉沒式螺旋分級機具有結構簡單，處理量大，操作方便，高效節能，經久耐用，襯有鑫海耐磨橡膠，沉降區面積深度大，是細粒分級設備的首選。
主要應用于金屬選礦生產流程中，依礦物顆粒沉降速度的不同，將不同顆粒大小的礦物進行粒度分級，也可以從礦石中分出礦泥或用于礦砂的脫水。
沉沒式螺旋分級機特點：
1、溢流端的整個螺旋均沉沒在沉降區的液面以下，使得沉降區具有較大的接觸面積和深度。
2、沉沒式螺旋分級機返砂端增加了返砂自動提升裝置，取消球磨機大勺頭的配置。
3、每噸礦石一般可節電1～1.5度。
4、避免了大勺頭的頻繁檢修。
5、減緩了對球磨機大、小齒輪的不均衡沖擊。
沉沒式螺旋分級機原理：
沉沒式螺旋分級機進料口一般位于分級機中部，通常將磨細后的礦漿此給料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋在電機帶動下低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出，達到粗粒和細粒分離的目的。
沉沒式螺旋分級機應用：
沉沒式螺旋分級機主要適用于礦石、非金屬物料進行脫水、脫介、脫泥和干濕式分級。
型 | 型 號 | 螺旋轉速(r.p.m) | 按返砂處理能力(t/d) | 按溢流處理能力(t/d) | 螺旋直徑 | 螺旋長度 | 水槽坡度 | 傳動電機型號 | 傳動電機功率 | 提升電機型號 | 提升電機功率 | 重 量 (kg) |
沉沒式單螺 | FLC-1000 | 1.6～7.4 | 216～1000 | 50-260 | φ1000 | 7913 | Y132M2-6 | 5.5 | 手 動< | 5195 | ||
FLC-1200 | 5～7 | 1150～1640 | 120 | φ1200 | 8100 | Y160M-6 | 7.5 | Y100L-4 | 2.2 | 11200 | ||
FLC-1500 | 2.5～6 | 1140～2740 | 185 | φ1500 | 10190 | Y100L1-4 | 15320 | |||||
FLC-2000 | 3.6～5.5 | 3890～5940 | 320 | φ2000 | 12605 | Y160L-6/4 | 11×2;15×2 | Y100L2-4 | 3 | 29060 | ||
FLC-2400 | 3.64 | 6800 | 455 | φ2400 | 13940 | Y180M-4 | 18.5 | Y112M-4 | 4 | 37267 | ||
FLC-3000 | 3.2 | 11650 | 705 | φ3000 | 13950 | Y200L4 | 30 | Y112M-4 | 4 | 43500 | ||
沉沒式雙螺旋 | 2FLC -1200 | 3.8～6 | 1770～2800 | 240 | φ1200 | 8040 | Y160M-6 | 7.5×2 | Y100L1-4 | 2.2×2 | 19610 | |
2FLC-1500 | 2.5～6 | 2280～5480 | 370 | φ1500 | 10140 | 27450 | ||||||
2FLC-2000 | 3.6～5.5 | 7780～11880 | 640 | φ2000 | 12600 | Y200L2-6, | 22;30 | Y100L2-4 | 3.0×2 | 50000 | ||
2FLC-2400 | 3.67 | 13700 | 910 | φ2400 | 13700 | Y200L-4 | 30 | 53491 | ||||
2FLC-3000 | 3.2 | 23300 | 1410 | φ3000 | 13900 | Y225M-4 | 45 | Y112M-4 | 4.0×2 | 84900 |
