溢流型球磨機設備

2016-11-01 21:22:39

??

????

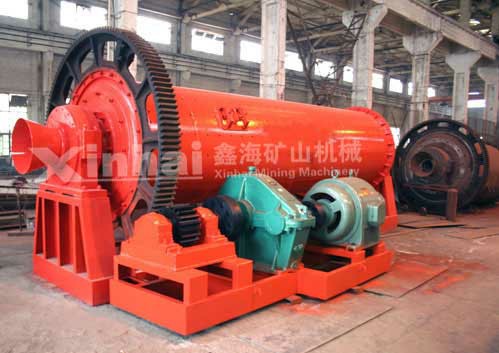

溢流型球磨機簡介

溢流型球磨機是在物料濕水狀態下工作的磨機，與干式的區別在于端蓋為錐形，端蓋上只有一個波峰襯板，我公司的自磨機采用優質的高錳鋼作襯板，耐磨，噪音小，工作效率高。優點是可以高精度選取低品位磁性鐵礦石，可以選取任一粒度，隨時可以丟棄粗粒尾礦，該設備投資低，見效快。

主要用途

本產品可廣泛用于有色金屬、黑色金屬、非金屬選礦廠及化工、建材等行業作研磨物料之用。是水泥廠粉磨水泥生料、熟料的主要設備?？膳c選粉機組成動循環圈流粉磨系統。亦可用于冶金、選礦、電力、化工等工業部門。

工作原理
溢流球磨機電動機通過小齒輪和大齒輪將筒體帶動時，物料經給料器通過中空軸頸從左端給入筒體。筒體內裝有一定質量的鋼球作為磨礦介質。物料受到鋼球的作用而磨碎，然后經排礦端的中空軸頸排出機外。由于磨碎產品經中空軸頸溢流排出，故這種球磨機稱為溢流球磨機，是一種廣泛應用的球磨機。

設備優點
溢流式球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。具有良好的耐磨性。本機運轉平穩，工作可靠。

設備各部件介紹

（1）磨機筒體。磨機的筒體是用鋼板焊接成的，在筒體的兩端，還焊有固定端蓋用的法蘭盤。在筒體上開設1-2個孔，以便于安裝筒體襯板和進行檢修、倒球。

（2）磨機端蓋。磨機的兩端上帶有中空軸頸，大型磨機端蓋材質是鑄鋼，小型磨機端蓋可采用鑄鐵。

端蓋與筒體裝配時，在配合上只準涂鉛油，不許加任何墊，在四周用螺栓均勻地擰緊。這樣，既可保證緊密連接，又便于拆卸。

為了防止端蓋被磨損，除在內表面裝有用高錳鋼鑄成的端蓋襯板外，在中空軸頸內裝有鑄鐵進、出料管。中空軸與進、出料管的配合處要保證嚴密，并加以必要的密封。

將排礦端蓋中空軸頸內的出料管末端做成喇叭形，通常還在中空軸的根部裝一環形檔圈，以防由端蓋螺栓孔漏出的礦漿流到軸承內。在出料管中鑄有螺旋線，螺旋的方向與磨機轉向相反，從而起到阻止鋼球和料塊隨料漿排出機外的作用。

（3）主軸承。磨機的主軸承基本上是由下軸承座中的軸承底盤，球面瓦座，帶有自動調位的球面瓦和軸承蓋等組成。上述主軸承的各機件，除軸承襯是用巴氏合金澆鑄外，其他都是用鑄鐵制成。

由于磨機兩端軸承的間距較大，對磨機的制造和裝配又有誤差，很難保證準確的同心度。在受到較大負荷的情況下，就難免要產生下?lián)献冃巍榱吮苊馍鲜鲈蛞鸬墓收?，在軸承結構上，采用調整能力較好的自動調位球面瓦，使作用在承壓面上的載荷分布均勻。

（4）磨機的傳動裝置。它由大齒輪圈、小齒輪、傳動軸和彈性聯軸節等組成。磨機筒體通過齒輪傳動裝置由電動機經聯軸節帶動回轉。齒輪傳動裝置由裝在筒體排料端的齒圈和傳動齒輪構成。傳動齒輪裝在傳動軸上，傳動軸支撐在軸承座中的兩個雙列同心滾動軸承上，齒輪用防塵罩完全罩住。磨機筒體直徑小于2100mm或電動機功率小于400kw者，采用高啟動轉矩的Y系列及JR型異步電動機驅動，中間通過一級減速機并用聯軸器連接。大規格的球磨機或電動機功率大于400KW者，則采用專用的TDMK型低轉速同步電動機，通過氣動離合器與小齒輪連接，實現減速傳動，驅動筒體轉動。

（5）磨機的襯板。磨機襯板有保護磨機主件不被磨損的作用。筒體內的襯板尚有提升介質（球、棒）的作用。為提高磨機的作業率和生產率，應對襯板的材質、固定方式、結構和尺寸大小進行不斷地改進。
